Escrito por:
Pablo Molina, responsable de especialidad, gestión y diseño BIM en Klinea Biotech & Pharma Engineering.
En las plantas farmacéuticas y biotecnológicas, el diseño y la construcción representan solo una pequeña fracción de su ciclo de vida. Es la fase de Operación y Mantenimiento (O&M) la que concentra entre el 70% y el 85% del Total Cost of Ownership (TCO) contando con una vida útil de 25-30 años[1].
Este impacto económico, unido a las estrictas normativas GMP y la necesidad de eficiencia energética, obliga a transformar la gestión de activos. Frente a la entrega tradicional de documentación estática que queda obsoleta rápidamente, la Industria 4.0 demanda un cambio de paradigma. Aquí, el BIM (Building Information Modeling) trasciende el diseño para convertirse en el eje vertebrador de la planta por medio de un modelo As-Built dinámico: un activo inteligente que nutre un ecosistema de gestión que refuerza la calidad del producto y la seguridad del paciente.
La base del éxito: el Asset information Model (AIM)
Para que el BIM sustente con solidez la O&M y el cumplimiento GMP, la utilidad real radica en el desarrollo del Asset Information Model (AIM). Este surge de la combinación de información geométrica precisa (modelo As-Built) y los datos paramétricos necesarios para gestionar la planta. Existen dos vías fundamentales para consolidar este AIM según la naturaleza del proyecto:
- Evolución proactiva – Greenfield: El modelo nace en las fases iniciales de ingeniería como un organismo vivo, sujeto a actualizaciones constantes durante la construcción. Cada modificación en obra (como ajustes en rutas de tuberías o ubicación de equipos) queda registrada, aportando trazabilidad en tiempo real. Esto evita la degradación de la información y elimina la brecha de datos entre la ingeniería y el usuario final de O&M.
- Scan-to-BIM – Brownfield: En instalaciones existentes con documentación obsoleta, la tecnología Scan-to-BIM es la garantía de fiabilidad. Mediante escáneres láser terrestres (TLS), se capturan nubes de puntos con millones de coordenadas, proceso vital en áreas densas donde la medición manual sería lenta y propensa a errores. El resultado es un modelo de precisión milimétrica que dota al gestor de un entorno seguro para planificar modificaciones, ampliaciones o mantenimientos, eliminando riesgos por falta de información precisa.
Consolidado el AIM, su vinculación con plataformas de gestión (GMAO o IWMS) mediante estándares como COBie (Construction Operations Building information exchange)[2] lo transforma en un Digital Twin (Gemelo Digital). Esta réplica virtual dinámica refleja en tiempo real el comportamiento del activo físico. Así, al seleccionar un equipo en el Digital Twin, el usuario accede instantáneamente a su ficha técnica, historial de mantenimiento, certificados de calibración, datos de consumo, etc.
Beneficios estratégicos de la gestión basada en Digital Twin
Un Digital Twin centralizado ofrece una ventaja competitiva con beneficios inmediatos en la operación diaria de la planta.
Reducción de la ineficiencia operativa
Informes como el Business Value of BIM de Autodesk señalan que el personal de mantenimiento dedica hasta un tercio de su jornada a buscar información (planos, manuales o trazados de instalaciones ocultas) que muchas veces ni siquiera se encuentra. Al utilizar el Digital Twin como punto único de acceso, esta búsqueda es instantánea y contextualizada, permitiendo a los técnicos centrarse en tareas de alto valor.
Seguridad y mitigación de riesgos
Dada la alta densidad de instalaciones en estas plantas, el Digital Twin permite, por ejemplo, conocer con exactitud qué hay tras un muro antes de cualquier intervención. Esto previene roturas accidentales en líneas críticas (agua purificada, vapor o datos), evitando paradas de producción millonarias.
Integridad de los datos
En entornos GMP, la trazabilidad es un requisito legal ineludible. El Digital Twin actúa como la «única fuente de verdad» (Single Source of Truth), garantizando que la documentación técnica coincida con la realidad física. Así se eliminan las versiones de planos contradictorias en diferentes departamentos, un problema recurrente y crítico en las auditorías regulatorias.

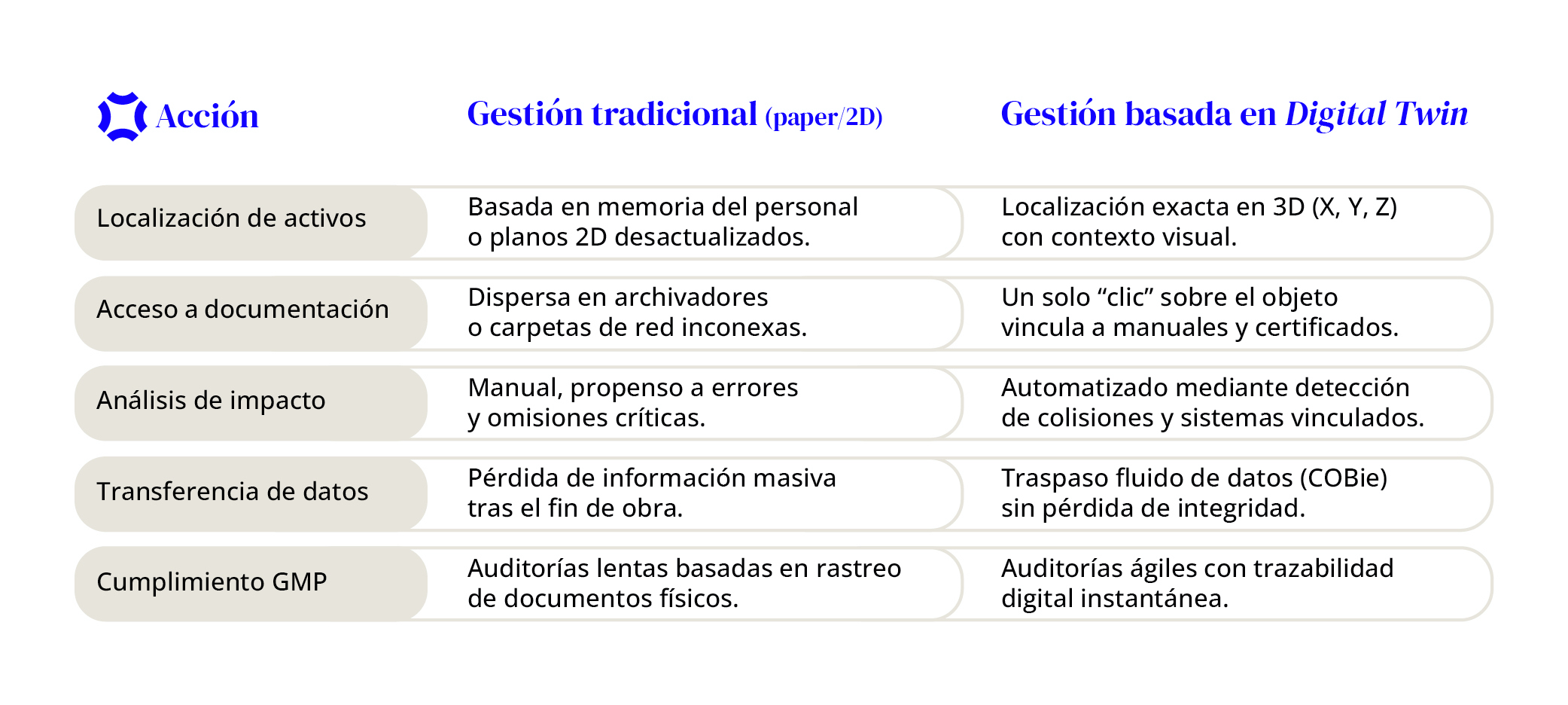

Figura 1. Diferencias entre la gestión tradicional y la gestión basada en Digital Twin
Mantenimiento Avanzado
El mantenimiento en el sector farmacéutico es una extensión de la garantía de calidad y no admite improvisación. El empleo de un Digital Twin permite elevar el mantenimiento a un nivel de sofisticación superior.
Gestión proactiva de calibraciones
Es posible programar alertas visuales geolocalizadas dentro del Digital Twin. Por ejemplo, una sonda en un biorreactor crítico puede cambiar de color al acercarse su fecha de calibración. Antes de que el técnico ingrese a la sala limpia (con sus estrictos protocolos de vestimenta) puede consultar en su tablet la accesibilidad exacta y las herramientas necesarias, minimizando el tiempo de permanencia en áreas clasificadas y reduciendo riesgos de contaminación.
Pasivaciones y reemplazo de consumibles
Las líneas de fluidos críticos (WFI, vapor puro…) requieren pasivaciones periódicas. En el Digital Twin se automatizan avisos basados en el uso real o en datos de sensores. Asimismo, el reemplazo de filtros HEPA o juntas de válvulas se planifica según su vida útil teórica, incluso cruzando datos del modelo con el inventario del almacén para optimizar el stock y planificar con precisión las paradas técnicas.
Aplicaciones de Realidad Aumentada (AR)
Una de las aplicaciones más potentes del Digital Twin es la Realidad Aumentada. Mediante dispositivos móviles o gafas inteligentes, los operarios visualizan activos ocultos tras paneles o falsos techos. En plantas con alta densidad de instalaciones, saber qué válvula cerrar sin desmontar paneles de una sala limpia reduce drásticamente el tiempo de parada y el riesgo de comprometer la esterilidad.

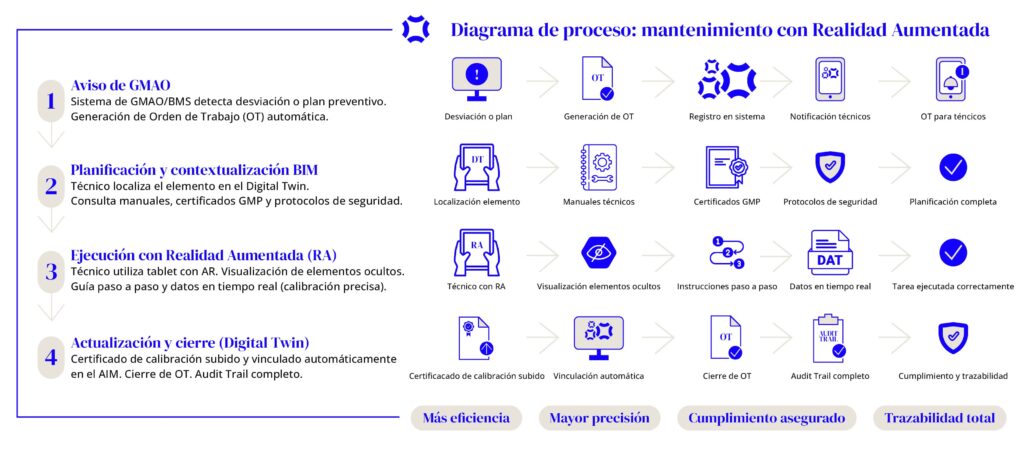

Figura 2. Diagrama de proceso: Mantenimiento con Realidad Aumentada
Operación inteligente
La vinculación del AIM con sistemas SCADA o BMS transforma la gestión estática en una operación dinámica mediante el Digital Twin, impactando directamente en la eficiencia de la planta.
Control de sistemas HVAC
Las plantas farmacéuticas requieren un alto consumo energético en climatización (HVAC) para mantener presiones y renovaciones constantes. El Digital Twin permite simular el flujo del aire y aplicar consignas de «modo noche» en periodos de inactividad. Esto reduce las renovaciones al mínimo validado sin comprometer la clasificación de la sala, monitorizando cualquier desviación en tiempo real sobre el modelo.
Gestión de inventarios y flujos
La integración del AIM con los sistemas de gestión optimiza la logística a niveles sin precedentes. Facilita la monitorización visual del llenado de reactores o la ocupación de almacenes de producto terminado, coordinando los flujos de materiales para evitar cruces indebidos que pongan en riesgo la seguridad del producto.
BIM y el cumplimiento de normativas GMP/FDA 21 CFR Part 11
Este es, posiblemente, el punto de mayor valor para el sector, donde la validación técnica (IQ/OQ/PQ) suele requerir semanas de revisión manual. El Digital Twin optimiza este proceso mediante:
Análisis de impacto automatizado: Ante cualquier modificación, el sistema determina instantáneamente los procesos afectados y las pruebas de validación a repetir, mitigando el riesgo de omisiones críticas.
Transparencia en auditorías: Mostrar el estado de la planta mediante un modelo 3D vinculado a registros de calibración demuestra un control superior ante agencias como la AEMPS o la FDA, reforzando la confianza institucional.
Visitas virtuales pre-auditoría: Ofrecer una visita guiada a través del AIM permite a los auditores familiarizarse con el layout y flujos de personal antes de la inspección física, optimizando el tiempo de inspección presencial en áreas críticas.
Formación de personal: El Digital Twin permite que los operarios se formen y aprendan los protocolos en entornos virtuales idénticos a las salas clasificadas, minimizando el acceso a áreas clasificadas y por tanto eliminando riesgos de contaminación y gastos innecesarios de consumibles.

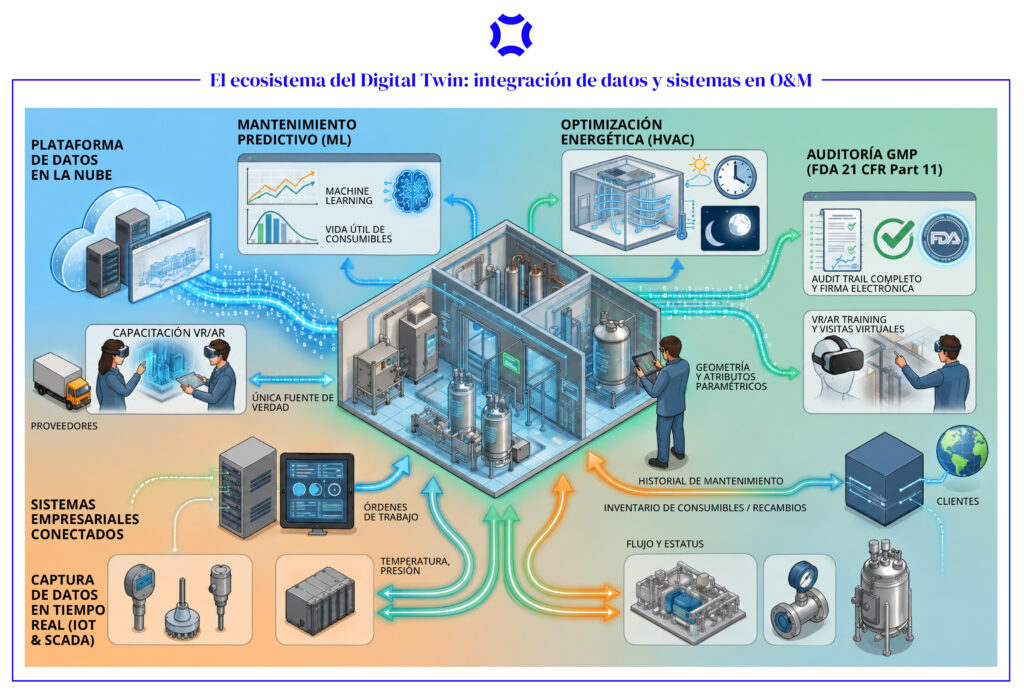

Figura 3. El ecosistema del Digital Twin: Integración de datos y sistemas en O&M
Casos de éxito y perspectiva de mercado
La adopción del Digital Twin en la fabricación farmacéutica experimenta un crecimiento explosivo, con una tasa anual compuesta prevista del 31,3% hasta 2034. Estas tecnologías aportan aumentos de capacidad de producción de hasta el 40% y reducciones en plazos de entrega de las instalaciones de hasta el 20%[3].
Gigantes del sector ya han validado este camino:
- Roche ha demostrado en su campus de Basilea que la inversión en un Digital Twin permite una gestión integral del ciclo de vida del activo, mediante la integración de sensores en modelos BIM[4].
- Merck utiliza réplicas digitales en sus plantas de Darmstadt para acelerar el ‘time-to-market’ y establecer nuevos estándares en transformación digital[5].
- Grifols, líder en hemoderivados, utilizó el BIM desde la fase conceptual en su nueva planta de fraccionamiento de plasma, contando con departamentos internos dedicados exclusivamente a la evolución hacia el Digital Twin[6].
Desde el punto de vista de la eficiencia, estudios de Dodge Data & Analytics[7] indican una reducción masiva en costes de mantenimiento en proyectos complejos, como en el Carolinas Healthcare System, que logró reducir de 40 horas a tan solo 1 hora el tiempo necesario para procesar datos de gestión de espacios gracias a transferencias automatizadas desde el modelo. Asimismo, investigaciones publicadas en el Journal of Building Engineering señalan que el uso de Digital Twins e Inteligencia Artificial en sistemas HVAC puede reducir costes energéticos en un 10%[8] y costes de mantenimiento en más de un 30%, y ampliar el tiempo medio entre fallos de los equipos en un 45%[9].
Conclusión
La adopción del BIM y su evolución hacia un Digital Twin en la fase de operación y mantenimiento no es un lujo tecnológico opcional, sino una necesidad competitiva en el sector farmacéutico y biotecnológico. Pasar de una gestión reactiva basada en documentos estáticos a una gestión proactiva basada en datos espaciales y paramétricos permite no solo ahorrar costes, sino elevar los estándares de calidad y seguridad.
Para Klinea, entregar un proyecto en formato BIM es entregar un organismo vivo. Es proporcionar al cliente la herramienta definitiva para que su planta no solo produzca hoy, sino que evolucione, se mantenga y supere con excelencia los retos regulatorios y productivos de las próximas décadas. El futuro de la fabricación de medicamentos es digital, y ese futuro se construye sobre la base de un Digital Twin bien gestionado.

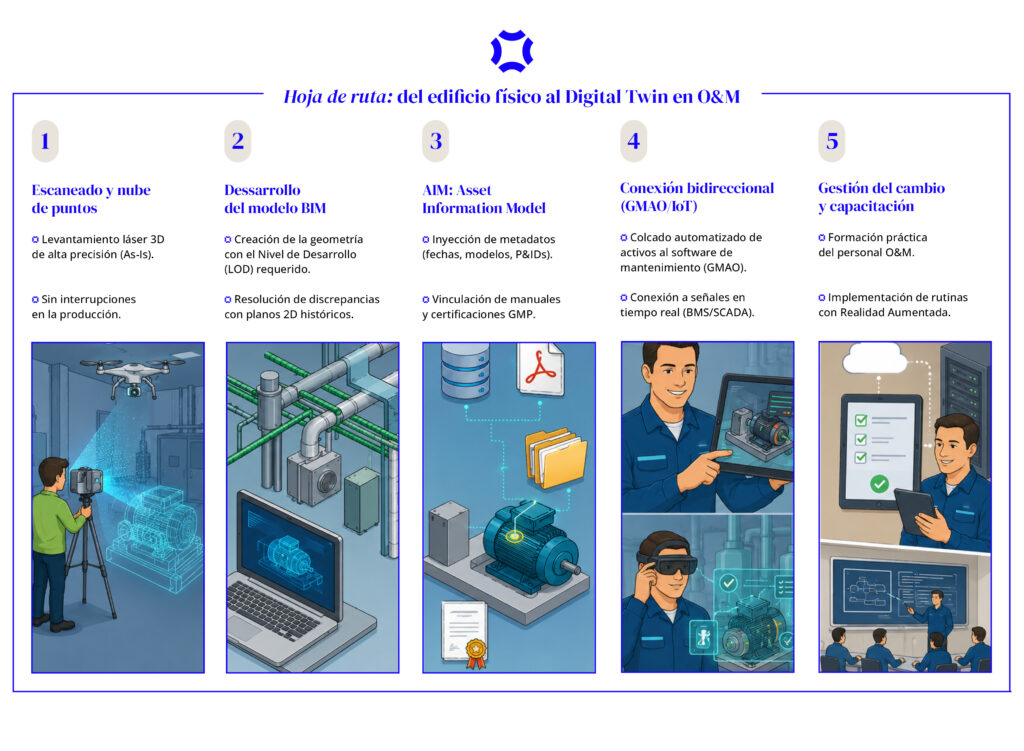

Figura 4. Hoja de ruta: del edificio físico al Digital Twin en O&M
Bibliografía
[1] British Standards Institution. (2013). Guide for life cycle costing of maintenance during the in use phases of buildings (BS 8544:2013).
[2] National Institute of Building Sciences. (2024). Construction to Operations Building Information Exchange (COBie) V3.
[3] World Pharma Today. (s. f.). Using digital twins to optimize pharmaceutical plant performance. <https://www.worldpharmatoday.com/biopharma/using-digital-twins-to-optimize-pharmaceutical-plant-performance/> [Consulta: 23 de abril de 2026].
[4] IntuitionLabs. (s. f.). Roche NVIDIA AI Factory: Digital Twins for GLP-1 Pharma. <https://intuitionlabs.ai/articles/roche-nvidia-ai-factory-glp-1-digital-twins> [Consulta: 23 de abril de 2026].
[5] Siemens. (2024, 17 de abril). Merck and Siemens deepen strategic partnership to accelerate AI and data-driven drug discovery and development [Comunicado de prensa]. <https://press.siemens.com/global/en/pressrelease/merck-and-siemens-deepen-strategic-partnership-accelerate-ai-and-data-driven-drug> [Consulta: 23 de abril de 2026].
[6] Grifols. (s. f.). Grifols inaugurates new state-of-the-art manufacturing plant in Ireland to meet growing global demand for plasma medicines. <https://www.grifols.com/es/view-news/-/news/grifols-inaugurates-new-state-of-the-art-manufacturing-plant-in-ireland-to-meet-growing-global-demand-for-plasma-medicines> [Consulta: 23 de abril de 2026].
[7] Dodge Data & Analytics. (2015). Measuring the impact of BIM on complex buildings (SmartMarket Report).
[8] Chul Ho, K. & Da Woon, J. (2026). AI-based dynamic predictive control and energy optimization for semiconductor FAB HVAC systems through digital twin technology. Journal of Building Engineering, Volume 117.
[9] Ruonan, W. (2026). A data-driven predictive maintenance framework for smart buildings: Integrating digital twin and machine learning in HVAC systems. Journal of Building Engineering, Volume 1
